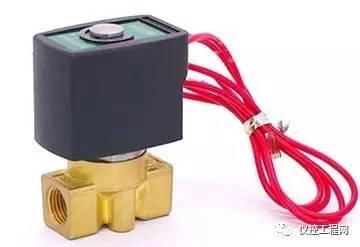

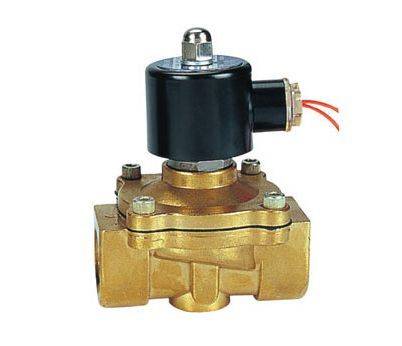

氣動電磁閥內有封閉腔，不同位置有通孔。氣動電磁閥的每個孔通向不同的氣管，中間有閥門，兩側有兩個電磁鐵。在電磁線圈通電閥體的哪一側將被吸引；氣動電磁閥通過控制閥體的運動以不同的方式停止或泄漏。排氣孔和進氣孔通常都是開著的，高壓氣體會進入不同的排氣管，然后通過氣動電磁閥的壓力來推動氣缸的活塞，因此通過控制氣動電磁閥的電磁閥電流，使氣缸的機械運動E電磁閥控制。

  氣動電磁閥的工作原理，我們稱之為氣動電磁閥的工作位置（電磁閥開或關），實際上是指氣動電磁閥的閥芯位置。

  當線圈未通電時，閥芯位于位置A，當線圈通電時，閥芯位于位置B。當氣動電磁閥的閥芯處于不同位置時，起到連接或關閉閥體上各種接口的作用。例如，兩位電磁閥是指電磁閥的閥芯有兩個不同的工作位置（開或關），對于氣動電磁閥是電磁閥的通電狀態和失電狀態；對于由其控制的閥門是閥門的開閉狀態。雙向和三向電磁閥是氣動電磁閥閥體上的兩個或三個端口。兩位二通電磁閥有兩個進出通道，是最常見的氣動電磁閥；兩位三通電磁閥有三個進出通道，其中兩個對應于正常開啟和正常關閉。同樣，三通、四通和五通也指的是閥體上的油道數量。

  常見的氣動電磁閥符號及在設計過程中，經常需要看氣動回路圖。但是，氣動回路圖中使用的各種氣動和電磁閥符號往往讓我們感到尷尬，因?yàn)榫哂凶钥貙I(yè)背景的人通常沒有系統地研究過機械專業的氣動符號標準。本文簡要介紹了氣動回路圖中幾種常用的氣動電磁閥符號，使自控設計人員更直觀地理解氣動電磁閥氣動回路圖。
